Guía paso a paso: cómo conectar tira LED

Si necesitas una guía clara y segura sobre cómo conectar la tira LED sin dañarla, estás en el lugar correcto. En BVLeds acompañamos a instaladores, arquitectos y compradores profesionales que requieren resultados fiables, eficientes y duraderos. Te explicamos el proceso con criterios técnicos, ejemplos y recomendaciones reales para proyectos residenciales o comerciales.

Antes de empezar: identifica tu sistema

Para una correcta instalación de tiras LED, confirma estos puntos:

• Voltaje de la tira: 12V, 24V o 220V. Nunca mezcles voltajes.
• Tipo de tira: monocromo, RGB, RGBIC (direccionable) o CCT (blanco dual).
• Uso y protección IP: interior o exterior (IP65/IP67) y necesidad de cajas estancas.
• Flujo luminoso y eficiencia: revisa lumen por metro y watts por metro para dimensionar.

Materiales típicos: tiras LED, fuente de poder (driver), controlador (para RGB/RGBIC/CCT), conectores, cableado, perfiles de aluminio con difusor y, si procede, accesorios de sellado.

Dimensiona bien: potencia, longitud y fuente

El paso clave para conectar fuentes LED es calcular la potencia total y el margen de seguridad.

• Potencia total (W) = potencia por metro × metros instalados.
• Añade un 20–30% de margen para proteger el driver y mejorar la durabilidad.
• Respeta la longitud máxima por alimentación para evitar caída de tensión. Como referencia habitual: 12V cada 5 m y 24V cada 10 m, o alimenta por ambos extremos/inyecciones intermedias.

Ejemplo: tira 24V de 12 W/m en 8 m → 96 W. Con +25% → ~120 W. Selecciona un driver de 24V/150 W con PFC y protecciones.

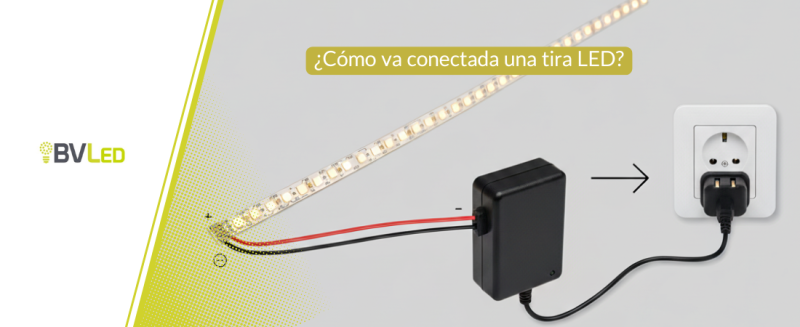

Esquema base de conexión (monocromo)

1. Corta la tira solo por marcas de corte.
2. Identifica polaridad LED: conecta +V del driver al + de la tira y –V al – de la tira. Revisa siempre la serigrafía.
3. Usa conectores de calidad o soldadura estañada. Respeta la sección del cable según la corriente (por ejemplo, 0,75–1,5 mm² para tiras potentes).
4. Prueba un tramo breve antes del montaje final.
5. Instala en perfil de aluminio para disipar calor; mejora la eficiencia y vida útil.

Para tramos largos: alimenta ambos extremos o inyecta tensión cada ciertos metros. Evitarás diferencias de brillo.

RGB, RGBW, RGBIC y CCT: con controlador

• RGB/RGBW: normalmente anodo común (+) y canales R, G, B (y W) a negativo. Driver a 12/24V → controlador → tira.
• RGBIC (direccionable): requiere controlador específico compatible con el chipset; no conectes como una RGB estándar.
• CCT: dos canales (cálido y frío); controlador CCT para equilibrar temperatura de color.

El controlador se conecta entre el driver y la tira. Elige opciones con control remoto, pared o integración domótica según el proyecto.

Seguridad y buenas prácticas

• Corta la tensión antes de manipular. Con tiras 220V AC, extrema precauciones y usa conectores y tapas estancas certificados.
• No superes la carga del driver; el sobredimensionado moderado alarga su vida.
• Protege conexiones en exterior (IP65/IP67) y evita puntos de humedad.
• Evita enrollar tiras encendidas; el calor reduce lumen y vida.
• Si dudas de la polaridad LED, revisa la ficha técnica o prueba con una fuente regulable a bajo voltaje.

Checklist rápido para una instalación profesional

• Comprueba voltaje, tipo de tira y IP.
• Calcula potencia total y margen.
• Selecciona driver y controlador adecuados.
• Define puntos de inyección y sección de cable.
• Usa perfiles y difusores para disipación y acabado.
• Prueba, fija y sella donde corresponda.

¿Qué accesorios necesitas?

Encuentra conectores, perfiles, difusores, clips, empalmes estancos y más en nuestra sección de accesorios para instalación de tiras LED.

¿Tienes un proyecto complejo?

En BVLeds te asesoramos para integrar tiras LED con luminarias, drivers DALI/0-10V, controladores y fuentes de poder de alta eficiencia, asegurando uniformidad de luz, protección y mantenimiento sencillo. Escríbenos y lo dimensionamos juntos.
