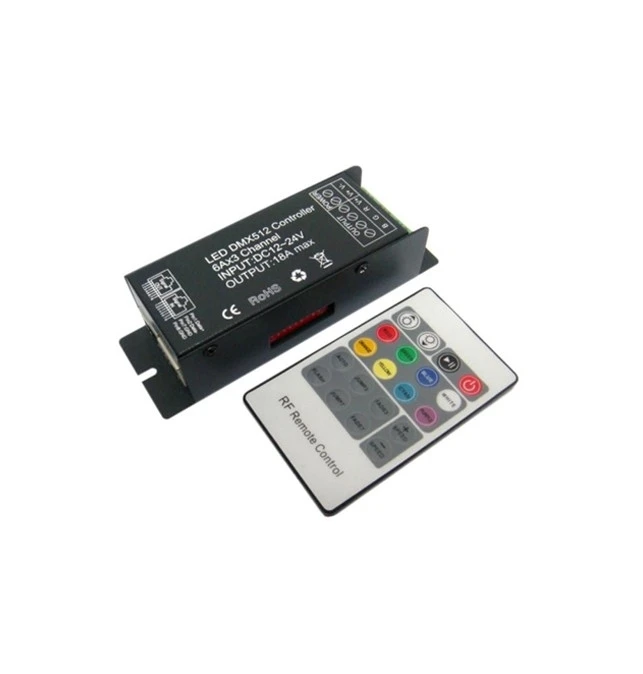

Controlador DMX RGB con mando RF 12V/24V

Controlador mediante DMX, mando por radiofrecuencia (RF) o manual para tiras de led rgb u otros dispositivos rgb que funcionen a 12VDC o 24VDC.

Su consumo máximo es 6A por canal (18A en total) por lo que a 12v se pueden conectar 216w y a 24V se pueden conectar 432W.

Este controlador DMX512 dispone de una unidad de procesamiento capaz de recibir la señal de control digital DMX-512, ampliamente utilizada a nivel internacional y procesarla como señales PWM para accionar luminarias LED. También puede ser conectado a una consola o PC con software específico para un control total de los efectos y modos de luz.

Este tipo de controladores se utilizan principalmente en grandes instalaciones donde el número de luminarias a controlar es elevado, ya que mediante el protocolo DMX podemos controlar cientos de dispositivos desde una misma consola u ordenador y podemos crear diferentes escenas. Es necesario el uso de un dispositivo de control de DMX que no va incluido.

Otra forma de poder trabajar con este controlador es con el mando que lleva incluido que funciona por radiofrecuencia por lo que no es necesaria la visión directa entre el mando y el controlador. Permite crear colores fijos, regular la intensidad, realizar diferentes efectos pre-programados y variar la velocidad de los mismos.

También el controlador puede funcionar de forma manual, cuando no tenemos mando ni tampoco lo hemos conectado a DMX, podemos utilizar los switch que lleva para configurarlo en un color determinado o utilizarlo con cambio de colores.

Su instalación es muy sencilla solamente debe de seguir el diagrama de conexión siguiente:

Para conectarlo a una mesa controladora de DMX podemos seguir el siguiente esquema de conexión:

A continuación os detallamos las posibilidades de configuración manual:

El dip-swicht número 10 debe estar situado en la posición ON

-        Switchs del 1 al 9 situados en la posición OFF = negro

-        Switch 1 situado en posición ON = rojo

-        Switch 2 situado en posición ON = verde

-        Switch 3 situado en posición ON = azul

-        Switch 4 situado en posición ON = amarillo

-        Switch 5 situado en posición ON = morado

-        Switch 6 situado en posición ON = cyan

-        Switch 7 situado en posición ON = blanco

-        Switch 8 situado en posición ON = salto entre los siete colores con velocidad regulable

-        Switch 9 situado en posición ON = salto gradual entre todos los colores con velocidad regulable

Con los Switch 8 ó 9 en posición ON, está disponible la configuración de velocidad de transición entre colores. De esta forma se pueden activar el resto de los switchs para disponer de los siguientes valores:

-        Switch 1 al 7  situados en posición OFF = nivel  de velocidad 0

-        Switch 1 situado en posición ON = nivel  de velocidad 1

-        Switch 2 situado en posición ON = nivel  de velocidad 2

-        Switch 3 situado en posición ON = nivel  de velocidad 3

-        Switch 4 situado en posición ON = nivel  de velocidad 4

-        Switch 5 situado en posición ON = nivel  de velocidad 5

-        Switch 6 situado en posición ON = nivel  de velocidad 6

-        Switch 7 situado en posición ON = nivel  de velocidad 7
